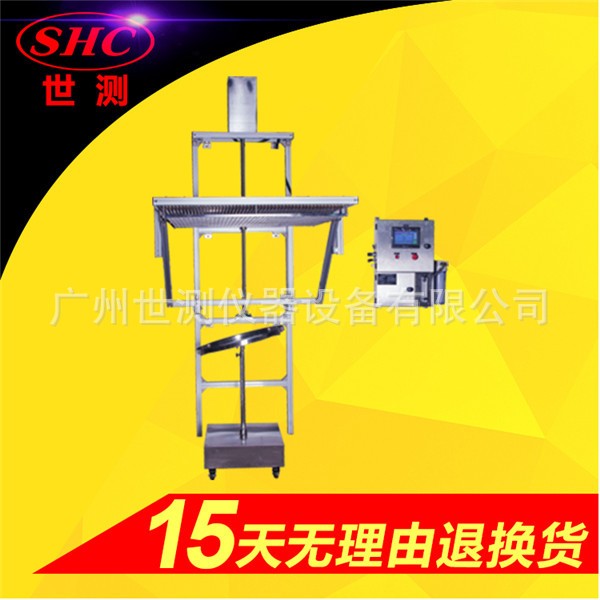

IPX12測試儀帶滴雨板

2017-07-10 11:13:20 SC01

產品概述1

一

、IPX12測試儀

適用于進行產品的 IPX1

、IPX2 測試

。

IPX1是指防止滴水侵入, 垂直滴下的水滴（如凝結水）對器具不會造成有害影響;IPX2是指傾斜 15°時仍可防止滴水侵入,滴水對器具不會造成有害影響。

IPX1垂直滴水測試是按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上

，樣品頂部至滴水口的距離不大于200mm

，滴水量為1-1.5mm/min；試驗持續時間：10 min

。

IPX2 傾斜15°滴水試驗是使試樣的一個面與垂線成15°角

，樣品頂部至滴水口的距離不大于200mm

，每試完一個面后

，換另一個面

，共四次

；滴水量為3-3.5mm/min；試驗持續時間： 4×2.5 min（共10 min）。

二

、IPX12測試儀

該設備的主要作用是測試產品在淋雨的氣候環境下的貯存、運輸和使用時的性能

。廣州世測（shice17com）IPX1/IPX2防水測試設備主要用于電子　電工產品、燈具

、電柜

、電器元件、汽車

、摩托車及其及零部件等產品在模擬淋雨的氣候條件下

，對產品的物理以及其它相關性能進行測試

，測試后，通過檢定來判斷產品的性能是后達到要求

，以便產品的設計、改進

、檢定及出廠檢驗使用

。

三

、IPX12測試儀

符合 IEC60529:2001《Degrees of protection provided by enclosures(IPCode)》

、GB4208-2008《外殼防護等級(IP 代碼)》14.2.1、14.2.2 條款與圖 3 及GB7000.1《燈具第一部分：一般要求與試驗》9.2.3條款要求

。

產品概述1

四

、IPX12測試儀

1.水箱邊框：工業合金鋁（表面氧化）

2.設備機架

，試樣轉臺全部由優質鋁合金及SUS304#不銹鋼板，確保長時間使用不生銹

。

3. 滴雨板：采用真空設計，采用高防銹不銹鋼材質制造

，經久耐用

。

4.水箱上下封板：3mm SUS304 不銹鋼 (其中下封板有安裝針座的螺紋孔)

5.水箱升降驅動：絲桿(SUS304 不銹鋼T32X6)

、螺母裝置驅動升降

，有防墜落等安全功能

，當水箱下方有物體頂住水箱時，螺母會自動脫離水箱

，有防止損壞水箱及各項物體的功能

。

6.水箱升降導軌：成型導軌、膠質滑輪導輪

7.滴水孔徑：￠0.4mm

8.孔距： 20mm

9.降雨量： 1+0. mm/min

、 3+0mm/min ，用戶自設定參數( 誤差：+0.5mm/min)

10.滴水高度：200mm （設備自行控制和手動控制）

11.試驗時間：0-999min （可設定及中央控制）

12.試驗完成自動排空水箱積水并可用壓縮壓空氣吹干（防止積水結垢堵塞針頭）

13.機體材料：工業合金鋁型材

14.進口松下電機驅動

，角度準確

，時間準，質量壽命高

15. 轉盤

；可傾斜15^o；

16. 可選防堵塞裝置（包含過濾器

，氣泵和壓縮機）

17. 掛墻式結構

，滴水盤運行平穩

。
18. 滴雨流量：流量計自帶調節閥，手動精準調整

。
19. 降雨裝置可以自動升降

，噴嘴位于被測試物zui高點200mm處時自動停止（通過光電開關檢測）

。
20.噴嘴接觸位黃銅錐形設計

，無需工具即可更換針頭

；針頭下面安裝有不銹鋼網格防護罩，有效防止試驗操作人員頭部不小心碰到試驗針頭受傷

。
21.過濾措施：設備標配高精度的過濾器

，能有效過濾自來水中的雜質；濾芯可定期更換

。

五、IPX12測試儀

序號	規格	參數
1	滴雨面積	800mm x 800mm（可定制）	1000 x 1000mm（可定制）
2	設備外尺寸	L1000×D1000×H2500 mm	L1200 x D1200 x H2500mm
3	轉臺直徑	￠500 mm	￠600 mm
4	滴水孔徑	￠0.4mm 。	￠0.4mm。
5	孔間距離	20 x 20 mm	20 x 20 mm
6	降雨量	1-5mm/Min(±0.5mm/min)	1-5mm/Min(±0.5mm/min)
7	流量調整方式	手動調整	手動調整
8	滴雨箱升降高度	1000-1800可調	1000-1800可調
9	轉臺承重	50KG	65KG
10	轉臺速度	1 r/min	1 r/min
11	轉臺可傾斜度	0°或15°	0°或15°
12	轉臺升降范圍	固定式	固定式
13	測試時間	0-999 min	0-999 min
14	保護裝置	漏電、缺水、短路	漏電、缺水、短路

六

、IPX12測試儀產品特征：

1、設備機架

，廣州世測生產的試樣轉臺全部由優質鋁合金型號及SUS304#不銹鋼板，確保長時候使用不生銹。

、轉臺電器部份全密封防止進水漏電。

、滴水箱采用真空設計配高防銹不銹鋼材質構造

。

、噴咀接觸位黃銅錐形設計

，方便及時安裝及更換針咀

。

、降雨裝置可以自動升降，噴嘴位于被測試物zui高點200mm處

，廣州世測設有保護裝置，使之不能迅速下墜

，亦可手動操作升降行程

。

、具備壓縮空氣風干功能

，試驗完成后可將滴水箱內多余水份排除干凈

，避免長時間積水結垢堵塞針咀。

、進口電動升降馬達驅動，不銹鋼絲桿、滑輪導軌輔以鎖緊螺母升降裝置

。

、掛墻式結構

，滴水盤上下運行平穩

。
