IPX34 防淋水和濺水手持式試驗裝置帶電子流量計

2017-10-27 14:46:52 SC01

IPX34 防淋水和濺水手持式試驗裝置

適用于進行產品的 IPX3

、IPX4測試

。用于電氣設備或部件的防淋水實驗和濺水實驗（IPX3和IPX4），尤其是暴露在開放空間的器具

，如空調、電纜連接器與轉換器等

。

IPX3是指防止噴灑的水侵入,防雨或防止與垂直的夾角小于60°之方向所噴灑的水進入器具造成損壞; IPX4是指防止飛濺的水侵入,防止各方向飛濺而來的水進入器具造成損壞

。

IPX3 擺管式淋水濺水試驗是選擇適當半徑的擺管

，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上

，使其頂部到樣品噴水口的距離不大于200mm

；試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min

。淋水時

，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品

。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°

，共120°，試驗時間：連續淋水10 min

。

IPX4 擺管式濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上

，使其頂部到樣品噴水口的距離不大于200mm

；試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min

。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心

。擺管沿垂兩邊各擺動180°，共約360°

，試驗時間：連續淋水10 min

。

使用范圍1

IPX34 防淋水和濺水手持式試驗裝置

該設備的主要作用是用于電子電工產品

、燈具

、電柜

、電器元件

、汽車

、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試

。測試后，通過檢定來判斷產品的性能是否達到要求

，以便于產品的設計

、改進

、檢定及出廠檢驗使用

。

undefined

IPX34 防淋水和濺水手持式試驗裝置

符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》

、GB4208-2008《外殼防護等級(IP 代碼)》14.2.3

、14.2.4 條款與圖 4 及GB7000.1《燈具第一部分：一般要求與試驗》9.2.4、9.2.5 條款及圖 9.4 要求.

產品參數1

IPX34 防淋水和濺水手持式試驗裝置

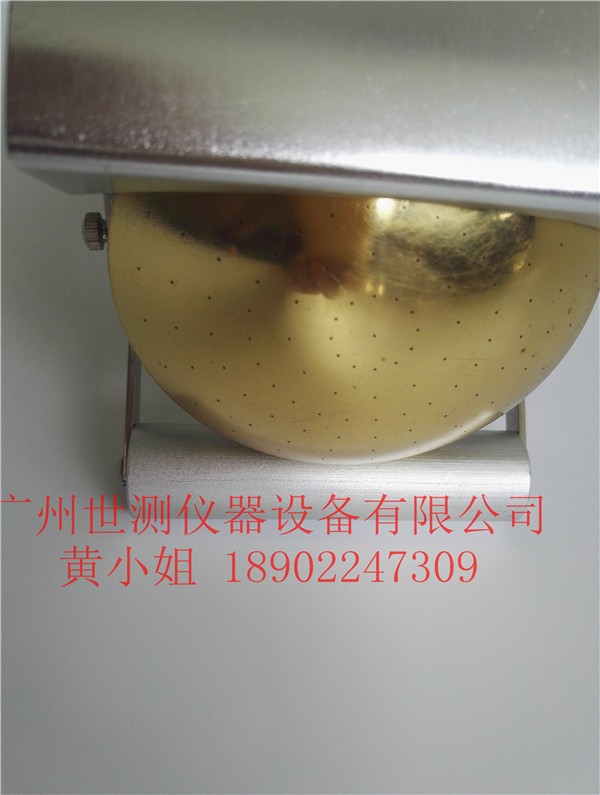

、噴頭外徑：直徑102

；

、噴頭內徑：直徑100

；

、噴頭開孔表面弧度：78°；

、噴頭孔徑：直徑0.5mm，共121個孔

，其中一個在正中央，里面兩圈共12個孔

，間距30°

，外面4圈共24個孔

，間距15°；

、材質：活動擋板：不銹鋼；噴頭：黃銅；其他部件：304不銹鋼

；

、配連接球閥

、壓力表及3米水管

；

7、壓力表范圍：0～0.25MPa

。

燈頭量規

聯系人：鐘先生
電話：020-31068736
傳真：020-31068273
手機：15989266991
QQ：8933882
