路燈防水測試設備 IPX3 IPX4花灑淋雨機 IP防水測試儀

2017-07-12 15:51:01 SC01

IP34淋雨防水等級測試設備 ip防水測試儀

適用于進行產品的 IPX3

、IPX4測試

。用于電氣設備或部件的防淋水實驗和濺水實驗（IPX3和IPX4）

，尤其是暴露在開放空間的器具

，如空調

、電纜連接器與轉換器等

。

IPX3是指防止噴灑的水侵入,防雨或防止與垂直的夾角小于60°之方向所噴灑的水進入器具造成損壞;IPX4是指防止飛濺的水侵入,防止各方向飛濺而來的水進入器具造成損壞

。

IPX3 擺管式淋水濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上

，將試樣放在樣臺上

，使其頂部到樣品噴水口的距離不大于200mm；試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07L/min

。淋水時

，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心

。擺管沿垂線兩邊各擺動60°

，共120°

，試驗時間：連續淋水10min。

IPX4 擺管式濺水試驗是選擇適當半徑的擺管

，使樣品臺面高度處于擺管直徑位置上

，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm

；試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07L/min

。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心

。擺管沿垂兩邊各擺動180°

，共約360°，試驗時間：連續淋水10min

。

使用范圍1

路燈防水測試設備 IPX3 IPX4花灑淋雨機 IP防水測試儀

IP34淋雨防水等級測試設備 ip防水測試儀

該設備的主要作用是用于電子電工產品

、燈具、電柜

、電器元件

、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下

，對產品的物理以及其它相關性能進行測試

。測試后，通過檢定來判斷產品的性能是否達到要求

，以便于產品的設計

、改進、檢定及出廠檢驗使用

。

undefined

路燈防水測試設備 IPX3 IPX4花灑淋雨機 IP防水測試儀

IP34淋雨防水等級測試設備 ip防水測試儀

符合 IEC60529:2001《Degrees of protection provided by enclosures(IPCode)》

、GB4208-2008《外殼防護等級(IP 代碼)》14.2.3

、14.2.4 條款與圖 4 及GB7000.1《燈具第一部分：一般要求與試驗》9.2.4

、9.2.5 條款及圖 9.4 要求.

undefined

路燈防水測試設備 IPX3 IPX4花灑淋雨機 IP防水測試儀

IP34淋雨防水等級測試設備 ip防水測試儀

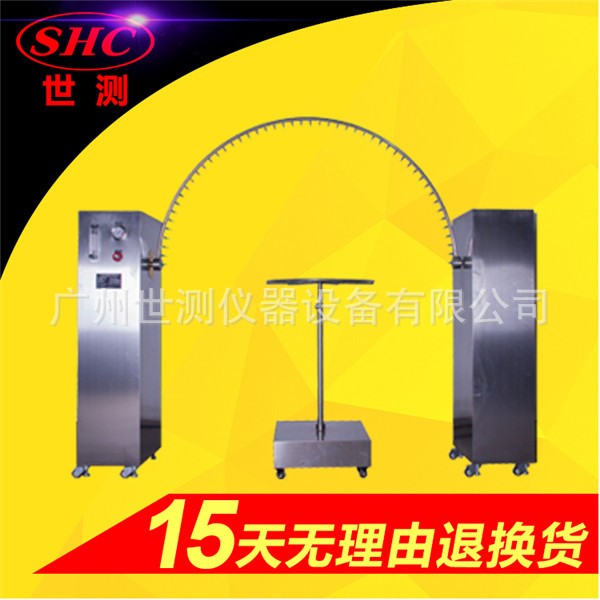

1. 機型結構：采用雙立柱式結構,安裝方便，擺管轉動平穩

。
2. 設備機箱底部采用帶可調腳杯的腳輪

，方便移動及調整機器水平。
3. 機箱內安裝有水箱

，水箱內裝用水位浮球閥自動控制進水

，并有高、低水位報警檢測

，有效防止水泵缺水干轉而損壞

。

4. 觸摸屏控制+松下PLC；

5. 控制功能：擺管流量及壓力手動可調

、擺管淋雨動作控制

、載物臺動作控制

、試驗時間控制；

6. 測試時間可設定0-999M可調

，一鍵啟動

，自動停機

7. 保護功能：漏電保護、過載保護

、短路保護

；

8 .不銹鋼擺管；擺管驅動：采用進口松下伺服電機（采用伺服電機具有噪聲小

，速度及角度精準等優點）

。

9. 轉臺驅動：使用國產優質步進電機，速度及角度可在觸摸屏上設定可調

，在標準范圍內精準無級可調

，并能自動控制正反向轉動（適合帶樣品通電測試，防止繞線）

。

10. 不銹鋼噴嘴可拆卸

，便于清潔與更換；

11. 噴嘴開與關可調節

，擺管噴灑弧度可調節

；

12. 供水系統包括過濾器、水泵

、流量計

、電磁閥及開關閥；

13. 機體材料為工業合金型鋁材及SUS304#不銹鋼板

，確保長時間使用不生銹

。；

14. 樣品架

，轉臺高度可調節, 轉臺電器部份全密封防止進水漏電

；

15. 轉臺速度及角度可在觸摸屏上設定可調，在標準范圍內精準無級可調

；

16. 樣品電源通斷電時間可程序控制功能：停電0-999min----通電0-999min----停電0-999min（適用于樣品在測試在需要通斷電測試）

。

產品參數1

路燈防水測試設備 IPX3 IPX4花灑淋雨機 IP防水測試儀

IP34淋雨防水等級測試設備 ip防水測試儀

序號	規格	IPX34擺管淋雨試驗裝置（參數）
序號	型號	SC-IPX34A-1600	SC-IPX34A-1200	SC-IPX34A-800
1	擺管尺寸	半徑R1600	半徑R1200mm	半徑R800
2	外尺寸	L4000D3200H2800	L3200D2400H2400	L2400D1800H2000
3	流量（L/mm））	0-10 L/min	0-6L/min	0-4L/min
4	試驗轉臺尺寸	∮1000	∮800	∮600
5	轉臺高度可調范圍	1750-2350mm	1350-1950mm	950-1550mm
6	擺管內徑	大于15	大于15	15
7	噴水孔徑尺寸	0.4 mm	0.4 mm	0.4 mm
8	擺管角度	120o（IPX3）、350o（IPX4）或自定義設定	120o（IPX3）、350o（IPX4）或自定義設定	120o（IPX3）、350o（IPX4）或自定義設定
9	擺管速度	120°來回4S、360°來回12S（精準控制）或自定義設定	120°來回4S 、360°來回12S（精準控制）或自定義設定	120°來回4S 、360°來回12S（精準控制）或自定義設定
10	擺管材料	SUS304 不銹鋼管	SUS304 不銹鋼管	SUS304 不銹鋼管
11	試驗轉臺速度	1-5r/min(精準可調)	1-5r/min(精準可調)	1-5r/min(精準可調)
12	保護裝置	漏電、斷水、短路	漏電、斷水、短路	漏電、斷水、短路
13	電源（V）	220V ，50Hz	220V，50Hz	220V ，50Hz
14	功率（KW）	1	1	1
15	說明：擺管可加配R1400 、R1200、R1000 、R800 、R600、R400
16	贈送：擺管噴嘴送1包
