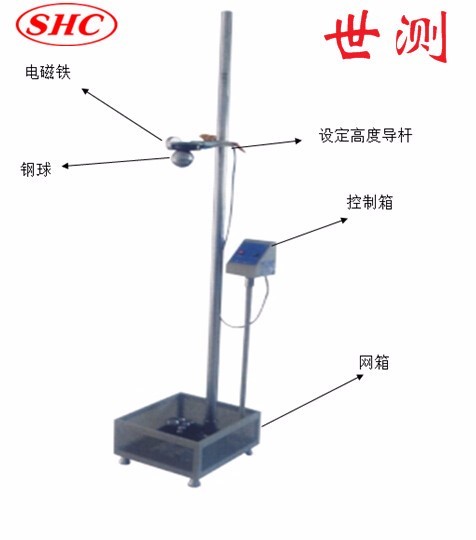

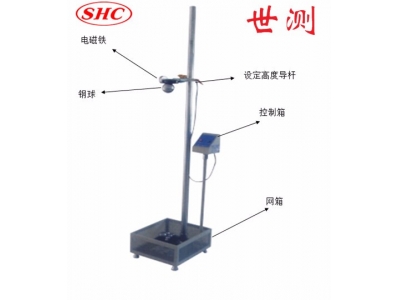

垂直沖擊試驗裝置
本試驗裝置是按照GB2423.55
、GB7000- 型號： SC-CJ 80
- 品牌： 廣州世測（SHC)
-
技術標準：
按照GB2423.55、GB7000、IEC60068-2-75標準中的Test Ehc垂直沖擊試驗要求
產品概述
本試驗裝置是按照GB2423.55、GB7000 技術參數 1 2、錘頭：標配5J 3、導管：標配>Φ65×300mm長導管 3 4 能量/J 0.14 0.2 (0.3) 0.35 (0.4) 0.5 0.7 1 2 5 10 20 50 等效質量/kg 0.25 (0.2) 0.25 (0.2) 0.25 (0.2) (0.2) 0.25 0.25 0.25 0.5 1.7 5 5 10 跌落高度±1%mm 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500 注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度導出，g圓整取值10m/s2。 操作步驟 按相關標準要求選擇適當錘頭，將試樣置于導管底部， 然后將錘頭放置在電磁鐵處，按釋放按鈕，則沖擊錘頭自由跌落沖擊試樣。
