IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱
廣州世測儀器設備有限公司供應擺管防水試驗箱 聯系人：黃小姐 （18902247309）,專業生產銷售沖擊跌落檢測設備
，如彈簧沖擊器、彈簧沖擊器校驗裝置、鋼球跌落試驗裝置、落球試驗裝置、垂直沖擊試驗裝置、撞擊元件、插頭插銷應力強度試驗機- 型號： SC-IPX3/X4
- 品牌： SHC
-
技術標準：
依據GB4208的IPX3及IPX4、IEC60529等標準的相關條款要求
IPX34擺管防水試驗箱 淋雨試驗箱
擺管式淋雨試驗箱
適用于進行產品的 IPX3
IPX3是指防止噴灑的水侵入,防雨或防止與垂直的夾角小于60°之方向所噴灑的水進入器具造成損壞; IPX4是指防止飛濺的水侵入,防止各方向飛濺而來的水進入器具造成損壞
IPX3 擺管式淋水濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上
，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm； 試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。 淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°，試驗時間：連續淋水10 min。
IPX4 擺管式濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上
，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm； 試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂兩邊各擺動180°，共約360°，試驗時間：連續淋水10 min。
IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱
該設備的主要作用是用于電子 電工產品、燈具
、電柜、電器元件
IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱
符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.3
、14.2.4 條款與圖 4 及GB7000.1《燈具 第一部分：一般要求與試驗》9.2.4、9.2.5 條款及圖 9.4 要求.
IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱

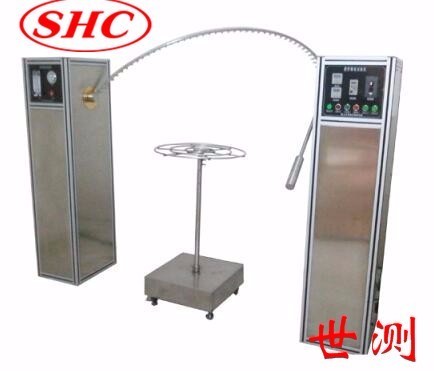

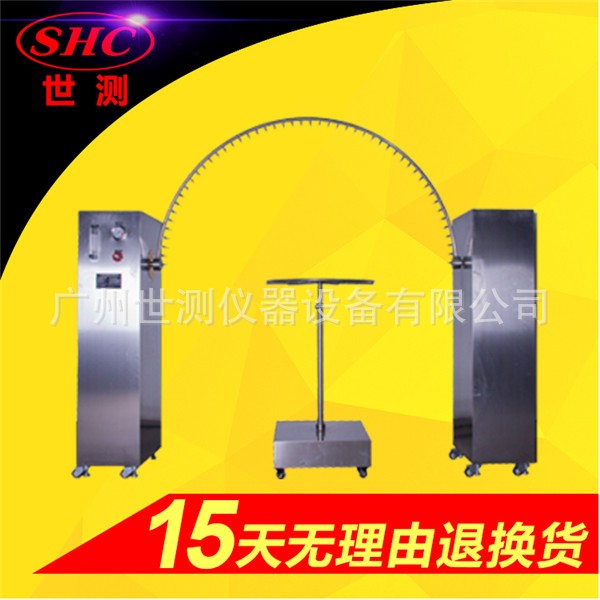

1. 機型結構：采用雙立柱式結構,安裝方便
，擺管轉動平穩。2. 設備機箱底部采用帶可調腳杯的腳輪，方便移動及調整機器水平。
3. 機箱內安裝有水箱，水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警檢測，有效防止水泵缺水干轉而損壞。
4. 觸摸屏控制+松下PLC
；5. 控制功能：擺管流量及壓力手動可調、擺管淋雨動作控制
、載物臺動作控制、試驗時間控制6. 測試時間可設定0-999M可調，一鍵啟動
7. 保護功能：漏電保護、過載保護
8 .不銹鋼擺管
9. 轉臺驅動：使用國產優質步進電機
10. 不銹鋼噴嘴可拆卸，便于清潔與更換
；11. 噴嘴開與關可調節
，擺管噴灑弧度可調節；12. 供水系統包括過濾器
、水泵、流量計、電磁閥及開關閥；13. 機體材料為工業合金型鋁材及SUS304#不銹鋼板
，確保長時間使用不生銹。；14. 樣品架
15. 轉臺速度及角度可在觸摸屏上設定可調
16. 樣品電源通斷電時間可程序控制功能：停電0-999 min----通電0-999min----停電0-999min（適用于樣品在測試在需要通斷電測試）
IPX34擺管防水試驗箱 淋雨試驗箱
擺管式淋雨試驗箱
適用于進行產品的 IPX3
IPX3是指防止噴灑的水侵入,防雨或防止與垂直的夾角小于60°之方向所噴灑的水進入器具造成損壞; IPX4是指防止飛濺的水侵入,防止各方向飛濺而來的水進入器具造成損壞。
IPX3 擺管式淋水濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上
IPX4 擺管式濺水試驗是選擇適當半徑的擺管
IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱
該設備的主要作用是用于電子 電工產品、燈具
IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱
符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》
IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱
1. 機型結構：采用雙立柱式結構,安裝方便
2. 設備機箱底部采用帶可調腳杯的腳輪，方便移動及調整機器水平
3. 機箱內安裝有水箱
4. 觸摸屏控制+松下PLC
5. 控制功能：擺管流量及壓力手動可調、擺管淋雨動作控制
6. 測試時間可設定0-999M可調，一鍵啟動
7. 保護功能：漏電保護、過載保護
8 .不銹鋼擺管
9. 轉臺驅動：使用國產優質步進電機，速度及角度可在觸摸屏上設定可調
，在標準范圍內精準無級可調，并能自動控制正反向轉動（適合帶樣品通電測試，防止繞線）。10. 不銹鋼噴嘴可拆卸，便于清潔與更換
；11. 噴嘴開與關可調節，擺管噴灑弧度可調節
；12. 供水系統包括過濾器、水泵
、流量計、電磁閥及開關閥；13. 機體材料為工業合金型鋁材及SUS304#不銹鋼板，確保長時間使用不生銹
14. 樣品架
15. 轉臺速度及角度可在觸摸屏上設定可調
16. 樣品電源通斷電時間可程序控制功能：停電0-999 min----通電0-999min----停電0-999min（適用于樣品在測試在需要通斷電測試）
IPX34擺管防水試驗箱
淋雨試驗箱 擺管式淋雨試驗箱
序號 | 規格 | IP34防水試驗機（參數） | ||
型號 | SC-IPX34A-1600 | SC-IPX34A-1200 | SC-IPX34A-800 | |
1 | 擺管尺寸 | 半徑R1600 | 半徑R1200mm | 半徑R800 |
2 | 外尺寸 | L4000*D3200*H2800 | L3200*D2400*H2400 | L2400*D1800*H2000 |
3 | 流量（L/mm）） | 0-10 L/min | 0-6L/min | 0-4L/min |
4 | 試驗轉臺尺寸 | ∮1000 | ∮800 | ∮600 |
5 | 轉臺高度可調范圍 | 1750-2350mm | 1350-1950mm | 950-1550mm |
6 | 擺管內徑 | 大于15 | 大于15 | 15 |
7 | 噴水孔徑尺寸 | 0.4 mm | 0.4 mm | 0.4 mm |
8 | 擺管角度 | 120o（IPX3） 、350o（IPX4）或自定義設定 | 120o（IPX3）、350o（IPX4）或自定義設定 | 120o（IPX3） 、350o（IPX4）或自定義設定 |
9 | 擺管速度 | 120°來回4S 、360°來回12S（精準控制）或自定義設定 | 120°來回4S 、360°來回12S（精準控制）或自定義設定 | 120°來回4S 、360°來回12S（精準控制）或自定義設定 |
10 | 擺管材料 | SUS304 不銹鋼管 | SUS304 不銹鋼管 | SUS304 不銹鋼管 |
11 | 試驗轉臺速度 | 1-5r/min(精準可調) | 1-5r/min(精準可調) | 1-5r/min(精準可調) |
12 | 保護裝置 | 漏電 、斷水、短路 | 漏電、斷水 、短路 | 漏電 、斷水、短路 |
13 | 電源（V） | 220V，50Hz | 220V ，50Hz | 220V，50Hz |
14 | 功率（KW） | 1 | 1 | 1 |
15 | 說明：擺管可加配R1400 、R1200、R1000、R800、R600、R400 | |||
16 | 贈送：擺管噴嘴 送1包 | |||
IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱
1試驗臺zui大承重：100KG。
2轉臺轉速：1-5轉/分可調，亦可每分鐘360°分四段90°間續轉動，
3載物臺材質：SUS304不銹鋼，直徑ф600mm。
4轉臺臺面可升降至測試中心點，高度可自由調節，（實際調節高度根據客戶試驗物品要求而定）。
5正反轉控制，轉動動作由控制柜控制 6載物旋轉臺內馬達(DC24V 含減速機 減速比1:300)一個 聯系人：鐘先生 序號 規格 IP34防水試驗機（參數） 型號 SC-IPX34A-1600 SC-IPX34A-1200 SC-IPX34A-800 1 擺管尺寸 半徑R1600 半徑R1200mm 半徑R800 2 外尺寸 L4000*D3200*H2800 L3200*D2400*H2400 L2400*D1800*H2000 3 流量（L/mm）） 0-10 L/min 0-6L/min 0-4L/min 4 試驗轉臺尺寸 ∮1000 ∮800 ∮600 5 轉臺高度可調范圍 1750-2350mm 1350-1950mm 950-1550mm 6 擺管內徑 大于15 大于15 15 7 噴水孔徑尺寸 0.4 mm 0.4 mm 0.4 mm 8 擺管角度 120o（IPX3） 120o（IPX3）、350o（IPX4）或自定義設定 120o（IPX3） 9 擺管速度 120°來回4S 120°來回4S 120°來回4S、360°來回12S（精準控制）或自定義設定 10 擺管材料 SUS304 不銹鋼管 SUS304 不銹鋼管 SUS304 不銹鋼管 11 試驗轉臺速度 1-5r/min(精準可調) 1-5r/min(精準可調) 1-5r/min(精準可調) 12 保護裝置 漏電 漏電 漏電、斷水 13 電源（V） 220V，50Hz 220V 220V，50Hz 14 功率（KW） 1 1 1 15 說明：擺管可加配R1400 16 贈送：擺管噴嘴 送1包 IPX34擺管防水試驗箱 淋雨試驗箱 擺管式淋雨試驗箱 1試驗臺zui大承重：100KG。 2轉臺轉速：1-5轉/分可調，亦可每分鐘360°分四段90°間續轉動， 3載物臺材質：SUS304不銹鋼，直徑ф600mm 4轉臺臺面可升降至測試中心點，高度可自由調節 5正反轉控制，轉動動作由控制柜控制 6載物旋轉臺內馬達(DC24V 含減速機 減速比1:300)一個 聯系人：鐘先生
